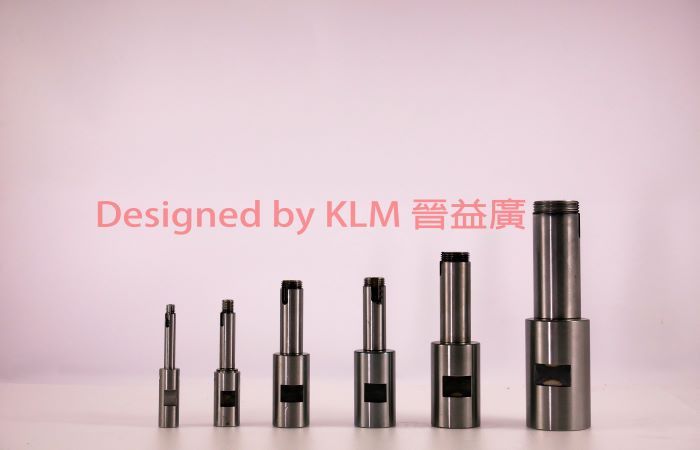

1.晉益廣KLM生產各式C型鑽軸和筒夾
2.備有完整標準品庫存、亦可客製化軸心

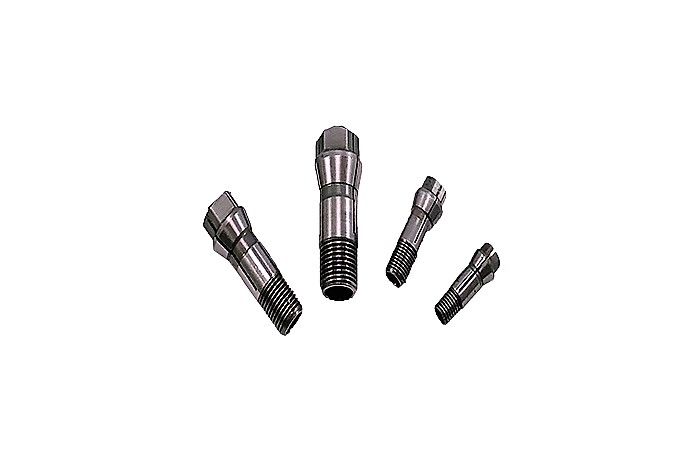

3.每種規格的C型筒夾，夾持時僅限一種規格的刀具
4.種類:C型:一般鑽頭適用，如果夾持圓棒、立銑刀請務必事先告知
CT型:絲攻專用筒夾
CS型:筒夾內部附牙可調整深度
1.晉益廣KLM生產各式C型鑽軸和筒夾
2.備有完整標準品庫存、亦可客製化軸心
3.每種規格的C型筒夾，夾持時僅限一種規格的刀具
4.種類:C型:一般鑽頭適用，如果夾持圓棒、立銑刀請務必事先告知
CT型:絲攻專用筒夾
CS型:筒夾內部附牙可調整深度
|

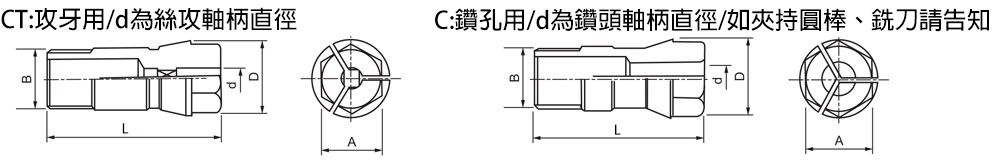

規格 |
d (mm) |
D (mm) |
L (mm) |
A (mm) |
B |
|
|
C:鑽孔用 |
N1 |
Ø2~Ø5 |
Ø8.15 |
32 |
7.0 |
1/4"-28UNF |
|
C-4 |
Ø2~Ø4 |
Ø8.3 |
24.0 |
6.0 |
1/4"-28UNF |
|
|
C-5 |
Ø2~Ø5 |
Ø10.8 |
31.5 |
8.0 |
5/16"-24UNF |
|
|
C-6 |
Ø2~Ø6 |
Ø13.1 |
36.0 |
10.0 |
3/8"-24UNF |
|
|
C-9 |
Ø2~Ø9 |
Ø17.0 |
47.0 |
14.0 |
1/2"-20UNF |
|
|
C-12 |
Ø2~Ø12 |
Ø21.0 |
50.0 |
17.0 |
5/8"-18UNF |
|
|
C-14 |
Ø2~Ø14 |
Ø24.7 |
55.0 |
21.0 |
3/4"-16UNF |
|
|
C-16 |
Ø2~Ø16 |
Ø31.0 |
70.0 |
26.0 |
M24- P=2.0 |
|
|
CT:攻牙用 |
NT-1 |
Ø2~Ø5 |
Ø8.15 |
32 |
7.0 |
1/4"-28UNF |
|
CT-4 |
Ø3~Ø4 |
Ø8.3 |
24.0 |
6.0 |
1/4"-28UNF |
|
|
CT-5 |
Ø3~Ø5 |
Ø10.8 |
31.5 |
8.0 |
5/16"-24UNF |
|
|
CT-6 |
Ø3~Ø6 |
Ø13.1 |
36.0 |
10.0 |
3/8"-24UNF |
|
|
CT-9 |
Ø3~Ø9 |
Ø17.0 |
47.0 |
14.0 |
1/2"-20UNF |
|
|
CT-12 |
Ø3~Ø12 |
Ø21.0 |
50.0 |
17.0 |
5/8"-18UNF |
|
|
CT-14 |
Ø3~Ø14 |
Ø24.7 |
55.0 |
21.0 |
3/4"-16UNF |
|
|
CT-16 |
Ø3~Ø16 |
Ø31.0 |
70.0 |
26.0 |
M24- P=2.0 |
|
